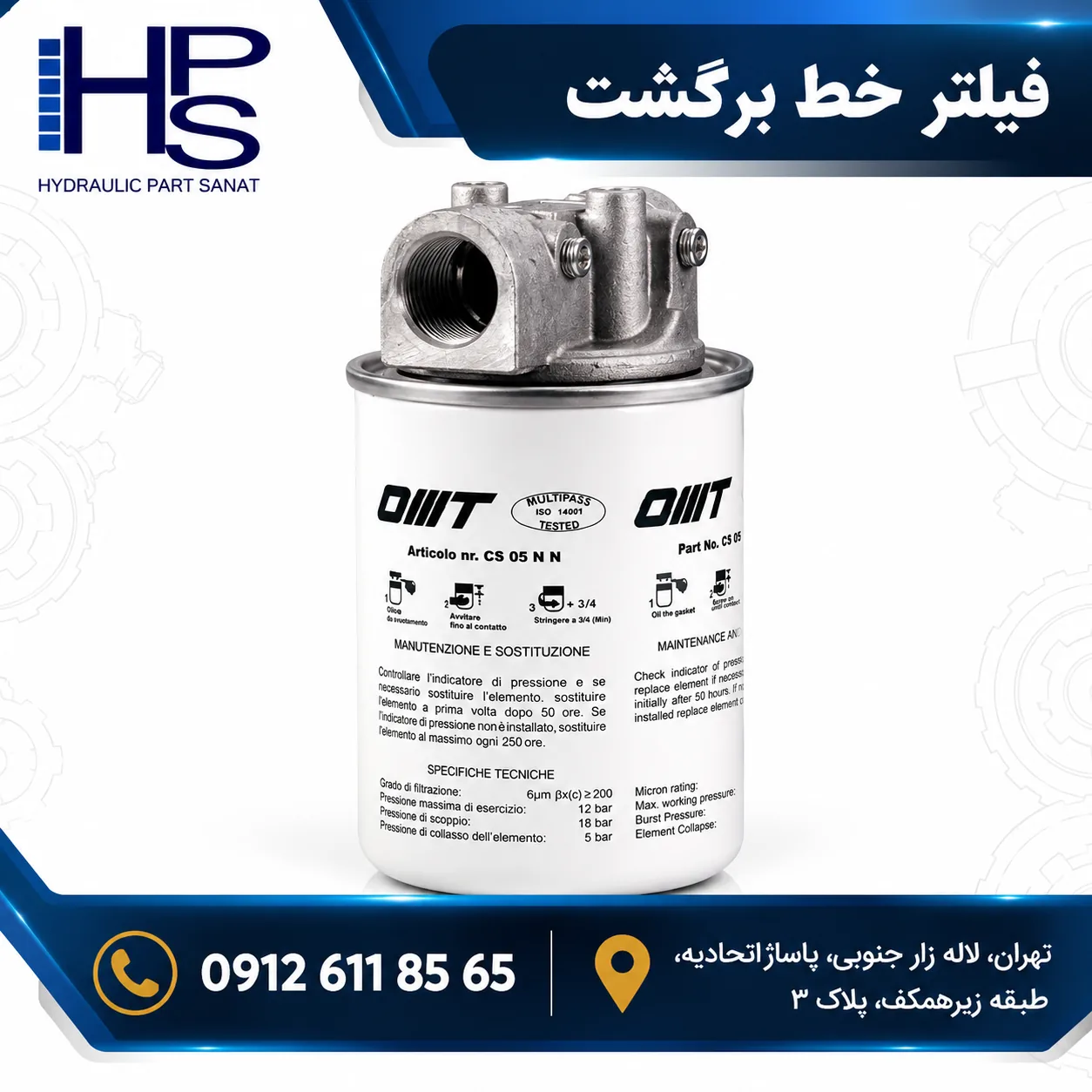

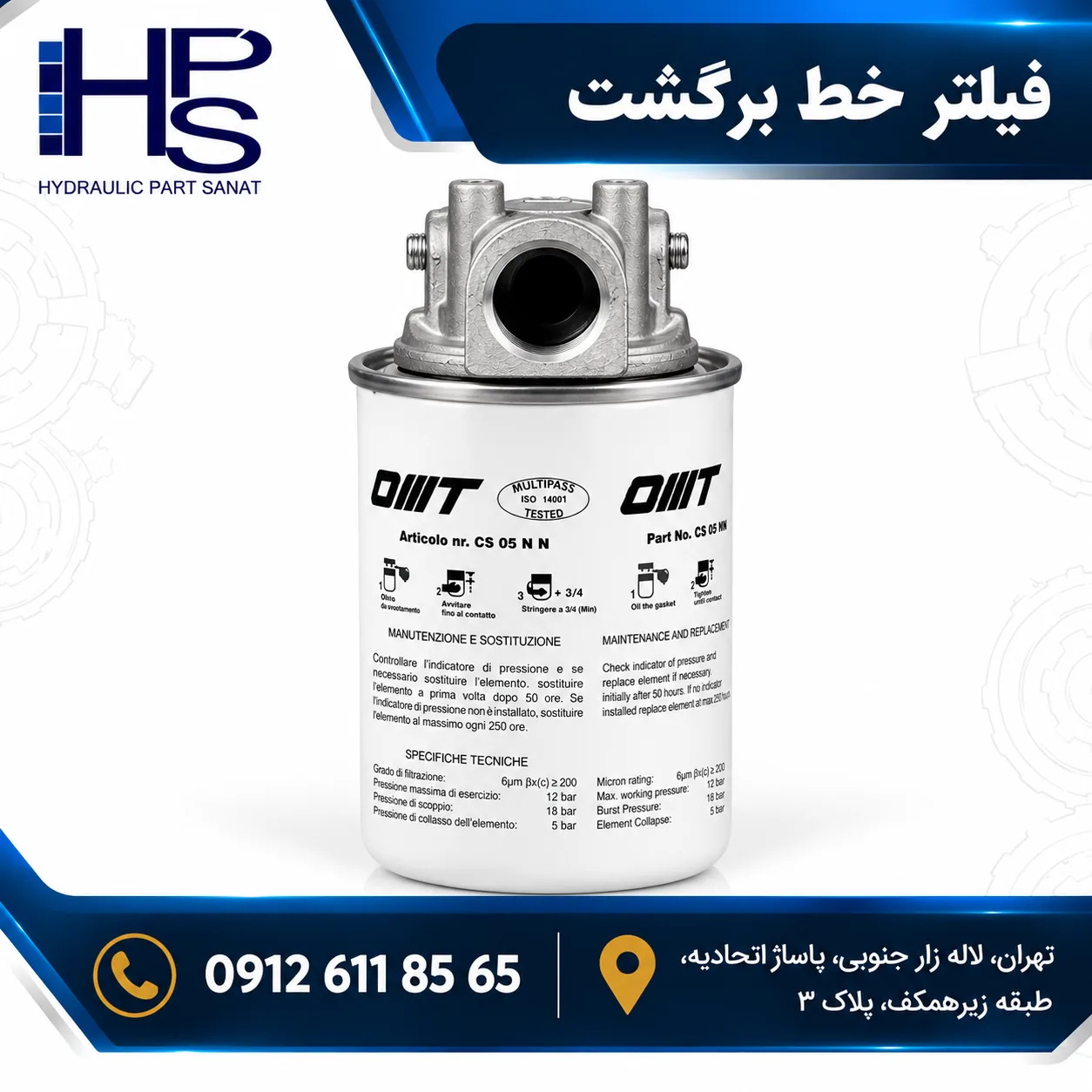

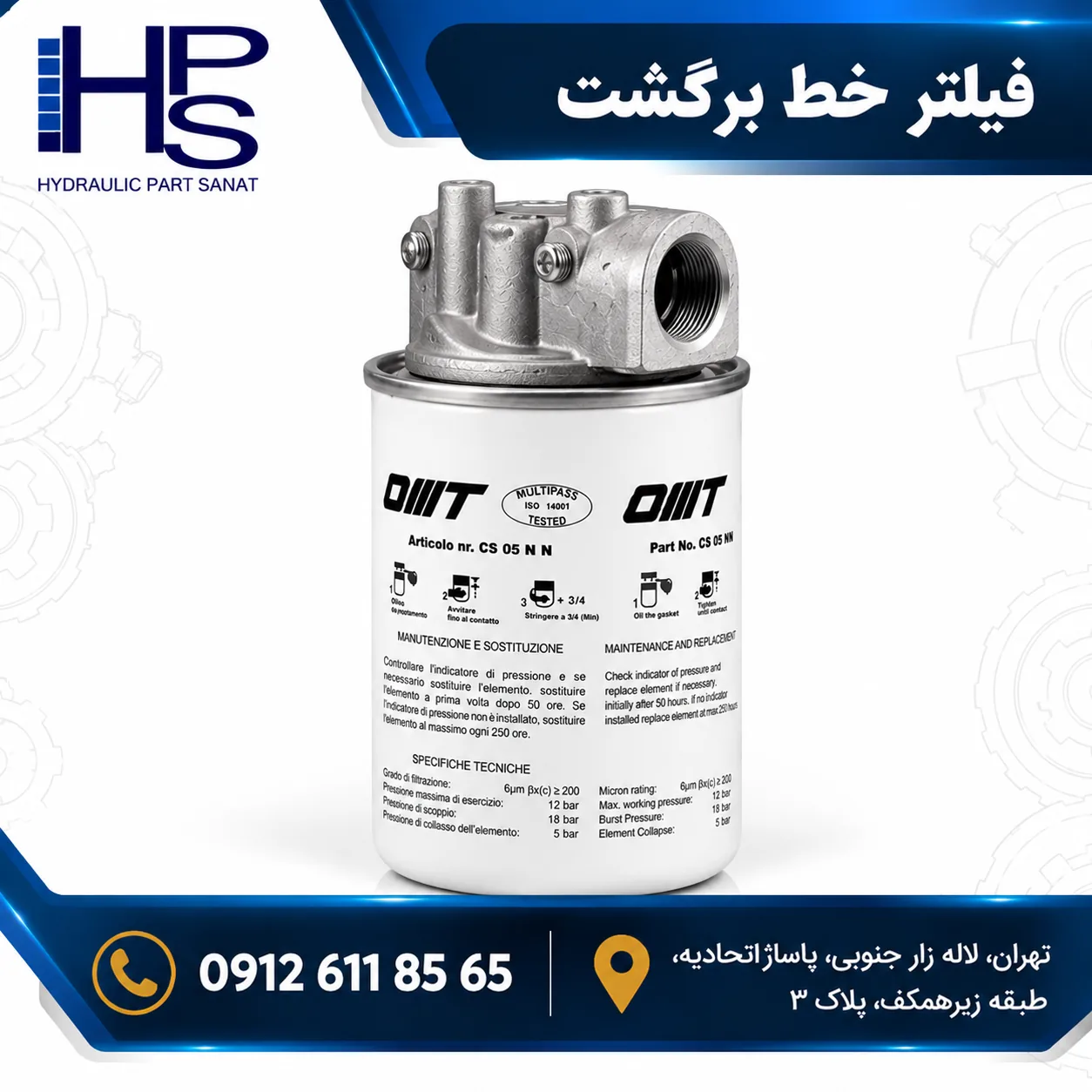

فیلتر خط برگشت هیدرولیک
فیلتر خط برگشت یکی از تجهیزات مهم در سیستم‌های هیدرولیکی است که ذرات آلاینده موجود در روغن برگشتی را پیش از ورود دوباره به مخزن جدا می‌کند. این فیلتر معمولاً پس از مصرف‌کننده‌های مدار و در مسیر بازگشت روغن قرار می‌گیرد و با کاهش ورود آلودگی به مخزن، به حفظ پاکیزگی روغن و کاهش سایش قطعات کمک می‌کند. برای انتخاب مدل مناسب باید دبی برگشتی، دقت فیلتراسیون، افت فشار مجاز، سایز اتصال و شرایط نصب را بررسی کرد.
روغن هیدرولیک در طول کار از پمپ، شیرها و عملگرها عبور می‌کند و ممکن است ذرات ناشی از سایش قطعات یا آلودگی‌های واردشده به مدار را همراه خود حمل کند. اگر این ذرات به مخزن بازگردند، احتمال گردش دوباره آن‌ها در سیستم افزایش پیدا می‌کند. استفاده از فیلتر مناسب در مسیر برگشت، بخشی از این آلودگی‌ها را پیش از رسیدن روغن به مخزن جذب می‌کند و به حفظ عملکرد تجهیزات حساس کمک می‌کند.
فیلتر خط برگشت چگونه کار می‌کند؟
در این نوع فیلتر، روغن از ورودی محفظه وارد می‌شود و از میان المنت عبور می‌کند. مدیای فیلتراسیون، ذرات جامد را با توجه به اندازه و بازده جداسازی خود نگه می‌دارد و روغن تصفیه‌شده را به سمت خروجی هدایت می‌کند.
عملکرد فیلتر خط برگشت هیدرولیک به جنس المنت، ظرفیت نگهداری آلودگی، ویسکوزیته روغن و میزان جریان بستگی دارد. هرچه ذرات بیشتری در المنت جمع شوند، مقاومت عبور روغن افزایش پیدا می‌کند و افت فشار بیشتری ایجاد می‌شود.
در برخی مدل‌ها، شیر بای‌پس هنگام رسیدن اختلاف فشار به مقدار تعیین‌شده باز می‌شود. این شیر می‌تواند از افزایش بیش از حد فشار در محفظه جلوگیری کند، اما در زمان باز شدن آن ممکن است بخشی از روغن بدون عبور از المنت به مسیر برگشت وارد شود.
تفاوت فیلتر برگشت با فیلتر مکش و فشار
محل نصب فیلتر در مدار، نقش مهمی در انتخاب ساختار و مشخصات فنی آن دارد. فیلتر مکش معمولاً پیش از ورودی پمپ قرار می‌گیرد و باید مقاومت کمی در برابر عبور روغن ایجاد کند تا خطر کمبود روغن در مکش افزایش پیدا نکند.
فیلتر فشار پس از پمپ و در مسیر پرفشار مدار نصب می‌شود و بدنه آن باید تحمل فشار کاری همان بخش را داشته باشد. در مقابل، فیلتر برگشت هیدرولیک در مسیر بازگشت روغن قرار می‌گیرد و معمولاً برای شرایط فشار متفاوتی طراحی می‌شود.
هیچ‌کدام از این تجهیزات را نباید بدون بررسی مشخصات سازنده به‌جای دیگری نصب کرد. فشار مجاز بدنه، ظرفیت جریان و عملکرد شیر بای‌پس باید با محل نصب هماهنگ باشند.
انواع فیلتر برگشت براساس محل نصب
فیلتر نصب‌شونده روی مخزن
در این ساختار، بدنه فیلتر روی قسمت بالایی مخزن نصب می‌شود و روغن پس از عبور از المنت به داخل مخزن برمی‌گردد. این طراحی در بسیاری از پاورپک‌ها کاربرد دارد و می‌تواند دسترسی به درپوش و المنت را برای سرویس آسان‌تر کند.

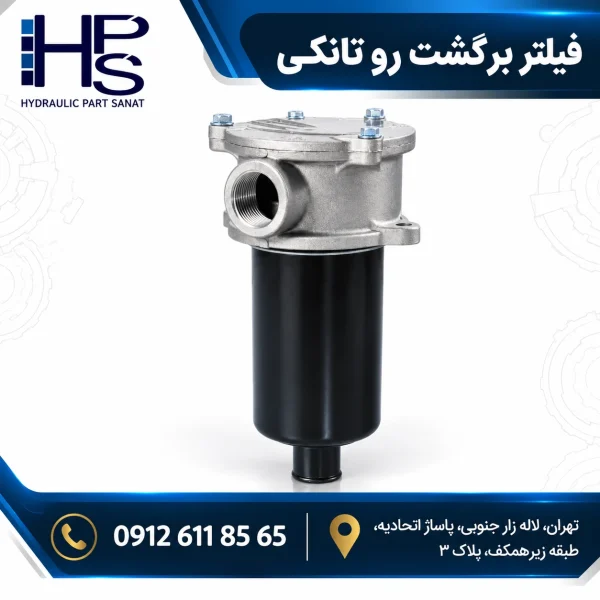

فیلتر برگشت رو تانکی یکی از گزینه‌های قابل بررسی برای مدارهایی است که فضای کافی روی مخزن دارند و طراحی لوله‌کشی آن‌ها با این نوع نصب سازگار است.
فیلتر برگشت بین‌راهی
این مدل داخل مسیر لوله‌کشی برگشت قرار می‌گیرد و روغن را پیش از رسیدن به مخزن تصفیه می‌کند. نصب آن به اتصالات متناسب با خط و فضای کافی برای باز کردن محفظه نیاز دارد.
فیلتر برگشت بین راهی در مدارهایی کاربرد دارد که طراحی مخزن یا محدودیت فضای نصب، استفاده از مدل رو تانکی را دشوار می‌کند. انتخاب آن باید با توجه به دبی، افت فشار و فشار مجاز محفظه انجام شود.
اجزای اصلی مجموعه فیلتراسیون
بدنه و درپوش فیلتر
بدنه، محل استقرار المنت و مسیر عبور روغن را تشکیل می‌دهد. جنس بدنه و طراحی اتصالات باید با شرایط کاری مدار هماهنگ باشند و درپوش نیز باید امکان سرویس ایمن مجموعه را فراهم کند.
المنت و مدیای تصفیه
المنت وظیفه جداسازی ذرات جامد را بر عهده دارد و از مدیاهایی مانند الیاف مصنوعی یا مواد سلولزی ساخته می‌شود. هر مدیا ویژگی‌های متفاوتی از نظر بازده جداسازی و ظرفیت نگهداری آلودگی دارد.
هنگام تعویض المنت فیلتر هیدرولیک باید کد قطعه، ابعاد، دقت فیلتراسیون و نوع آب‌بندی را با مشخصات محفظه تطبیق داد. شباهت ظاهری دو المنت، سازگاری آن‌ها را تضمین نمی‌کند.
نشانگر گرفتگی و شیر بای‌پس
برخی مدل‌ها به نشانگر گرفتگی مجهز هستند و افزایش اختلاف فشار را به اپراتور اطلاع می‌دهند. شیر بای‌پس نیز در مدل‌های دارای این قابلیت، در اختلاف فشار مشخص مسیر جایگزینی برای روغن ایجاد می‌کند.
وجود این قطعات، مقدار تنظیم آن‌ها و شرایط عملکردشان باید از اطلاعات فنی همان مدل بررسی شود.
راهنمای انتخاب براساس دبی و افت فشار
برای خرید فیلتر خط برگشت، ابتدا باید حداکثر دبی واقعی مسیر برگشت را مشخص کرد. این مقدار همیشه با دبی خروجی پمپ برابر نیست؛ زیرا در برخی مدارها، به‌ویژه هنگام تخلیه روغن از سمت بزرگ‌تر سیلندر، جریان برگشتی می‌تواند از دبی پمپ بیشتر شود.
پس از تعیین جریان، باید افت فشار فیلتر در ویسکوزیته و دمای کاری روغن بررسی شود. روغن سرد معمولاً ویسکوزیته بیشتری دارد و می‌تواند مقاومت عبور از المنت را افزایش دهد.
| معیار انتخاب | نکته مهم |
|---|---|
| حداکثر دبی برگشتی | ظرفیت فیلتر باید جریان واقعی برگشت را پوشش دهد. |
| سایز اتصال | قطر و نوع اتصال باید با لوله‌کشی مدار هماهنگ باشند. |
| دقت فیلتراسیون | میکرون و بازده جداسازی باید با نیاز پاکیزگی روغن تناسب داشته باشند. |
| افت فشار | افت فشار در شرایط کار و راه‌اندازی سرد باید بررسی شود. |
| فشار مجاز بدنه | تحمل فشار محفظه باید با شرایط خط برگشت سازگار باشد. |
| شیر بای‌پس | فشار باز شدن و ضرورت وجود آن باید با طراحی مدار هماهنگ باشند. |
| فضای سرویس | اطراف فیلتر باید فضای کافی برای تعویض المنت داشته باشد. |
برای مثال، هنگام انتخاب فیلتر خط برگشت ۱ اینچ، تنها قطر اتصال برای تعیین ظرفیت کافی نیست. دو مدل با اتصال یکسان ممکن است از نظر دبی مجاز، اندازه المنت و افت فشار تفاوت داشته باشند.
دقت فیلتراسیون چند میکرون باشد؟
انتخاب میکرون مناسب به حساسیت تجهیزات، سطح پاکیزگی مورد نیاز روغن و مشخصات سازنده دستگاه بستگی دارد. استفاده از المنت ریزتر همیشه به معنی انتخاب بهتر نیست؛ زیرا ممکن است افت فشار بیشتری ایجاد کند و ظرفیت جریان را محدود کند.
در بررسی فیلتر روغن برگشت هیدرولیک باید علاوه بر اندازه میکرون، بازده جداسازی ذرات نیز بررسی شود. در فیلترهایی که نسبت بتا اعلام می‌کنند، این شاخص اطلاعات دقیق‌تری درباره عملکرد المنت در اندازه ذرات مشخص ارائه می‌دهد. برای مدارهای حساس، بهتر است سطح پاکیزگی مورد نیاز روغن با توصیه سازنده قطعات و در صورت لزوم با آزمایش روغن تعیین شود.
کاربرد در پاورپک و ماشین‌آلات صنعتی
این فیلترها در یونیت‌های هیدرولیکی، دستگاه‌های پرس، ماشین‌آلات تزریق پلاستیک، خطوط تولید و مدارهای دارای سیلندر یا موتور هیدرولیکی کاربرد دارند.
در یک پاورپک هیدرولیک، روغن پس از انجام کار به مخزن بازمی‌گردد و فیلتر برگشت می‌تواند ذرات جامد موجود در این جریان را جدا کند. بااین‌حال، این قطعه به‌تنهایی تمام مشکلات آلودگی را برطرف نمی‌کند.
برای کنترل مؤثر آلودگی باید وضعیت آب‌بندی مخزن، کیفیت روغن، روش پر کردن مخزن و شرایط نگهداری سایر تجهیزات نیز بررسی شود.
چه زمانی المنت را تعویض کنیم؟
با افزایش ذرات جمع‌شده در مدیا، مقاومت عبور روغن بیشتر می‌شود. اگر المنت به‌موقع تعویض نشود، احتمال افزایش افت فشار یا باز شدن شیر بای‌پس در مدل‌های مجهز به این شیر وجود دارد.
زمان تعویض به میزان آلودگی، ظرفیت المنت، شرایط کاری و توصیه سازنده بستگی دارد. اپراتور باید در مدل‌های مجهز، وضعیت نشانگر گرفتگی را بررسی کند و برنامه سرویس را براساس شرایط واقعی دستگاه تنظیم کند.
تعویض زودهنگام و بدون دلیل می‌تواند هزینه نگهداری را افزایش دهد، درحالی‌که تعویض دیرهنگام نیز ممکن است کیفیت فیلتراسیون را کاهش دهد.
نکات نصب و نگهداری ایمن
پیش از باز کردن محفظه، تکنسین باید دستگاه را خاموش کند، از توقف حرکت عملگرها اطمینان پیدا کند و فشار باقی‌مانده مدار را مطابق دستورالعمل تخلیه کند. سپس باید اطراف درپوش را تمیز کند تا آلودگی وارد مجموعه نشود.
هنگام نصب المنت جدید، وضعیت آب‌بندها و نشیمنگاه قطعه باید بررسی شود. تکنسین باید از قطعات سازگار استفاده کند و درپوش را مطابق روش توصیه‌شده سازنده ببندد.
پس از راه‌اندازی، لازم است نشتی اتصالات، وضعیت جریان و عملکرد نشانگر گرفتگی بررسی شود. ثبت زمان سرویس نیز به برنامه‌ریزی بهتر نگهداری کمک می‌کند.
قیمت و خرید فیلتر خط برگشت
قیمت فیلتر خط برگشت به برند، ظرفیت عبور روغن، سایز اتصال، جنس محفظه، نوع المنت و امکاناتی مانند نشانگر گرفتگی یا شیر بای‌پس بستگی دارد.
هنگام خرید فیلتر خط برگشت بهتر است مشخصات فنی مدار، نوع نصب و کد نمونه قبلی را بررسی کنید. در صورت جایگزینی قطعه، تطبیق ابعاد و مشخصات اتصال می‌تواند احتمال اشتباه در سفارش را کاهش دهد.
برای استعلام قیمت نیز بهتر است دبی مورد نیاز، اندازه اتصال، دقت فیلتراسیون و شرایط کاری دستگاه مشخص باشند تا بتوان مدل‌های سازگار را مقایسه کرد.
سوالات متداول
۱- فیلتر خط برگشت چه وظیفه‌ای در مدار هیدرولیک دارد؟
این فیلتر ذرات جامد موجود در روغن برگشتی را پیش از ورود دوباره به مخزن جدا می‌کند و به کنترل آلودگی روغن کمک می‌کند.
۲- آیا می‌توان فیلتر برگشت را فقط براساس سایز اتصال انتخاب کرد؟
خیر، علاوه بر سایز اتصال باید حداکثر دبی برگشتی، افت فشار، دقت فیلتراسیون و فشار مجاز بدنه را بررسی کرد.
۳- چه زمانی باید المنت فیلتر برگشت تعویض شود؟
زمان تعویض به میزان آلودگی، شرایط کار و مشخصات المنت بستگی دارد و اپراتور باید نشانگر گرفتگی و برنامه نگهداری سازنده را ملاک قرار دهد.
جمع‌بندی و انتخاب فیلتر مناسب
فیلتر خط برگشت با جداسازی ذرات آلاینده از روغن برگشتی، به حفظ پاکیزگی مخزن و کاهش احتمال گردش دوباره آلودگی در مدار کمک می‌کند. برای انتخاب صحیح آن باید محل نصب، حداکثر دبی، دقت فیلتراسیون، افت فشار و سازگاری المنت با محفظه بررسی شوند.
در هیدروپارت می‌توانید مدل‌های موجود را براساس مشخصات فنی مقایسه کنید و برای انتخاب گزینه مناسب، شرایط واقعی مدار را در نظر بگیرید. برای دریافت مشاوره تخصصی و استعلام قیمت می‌توانید با شماره‌های ۰۹۱۲۶۱۱۸۵۶۵ و ۰۲۱۳۳۵۳۰۳۴۲ تماس بگیرید.
