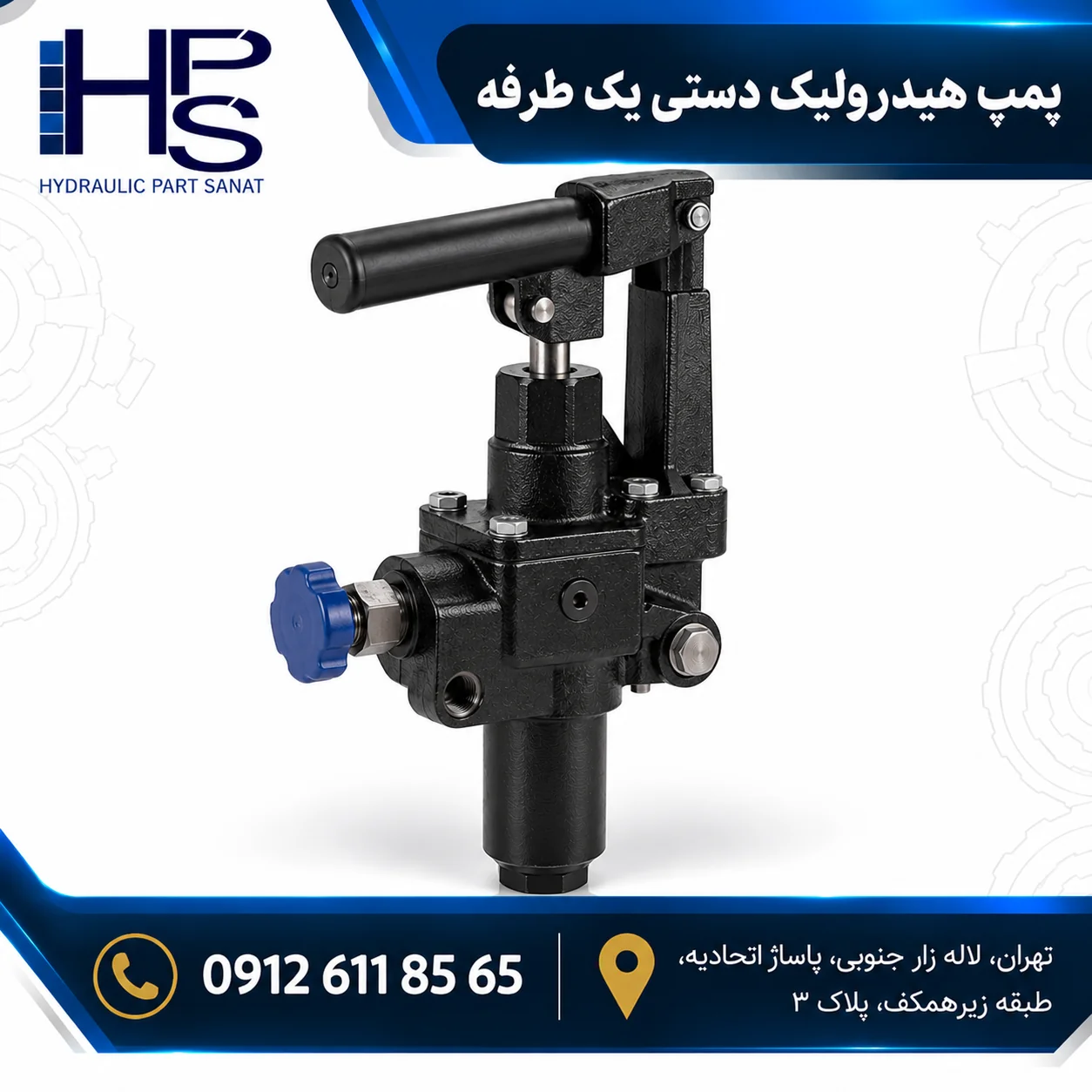

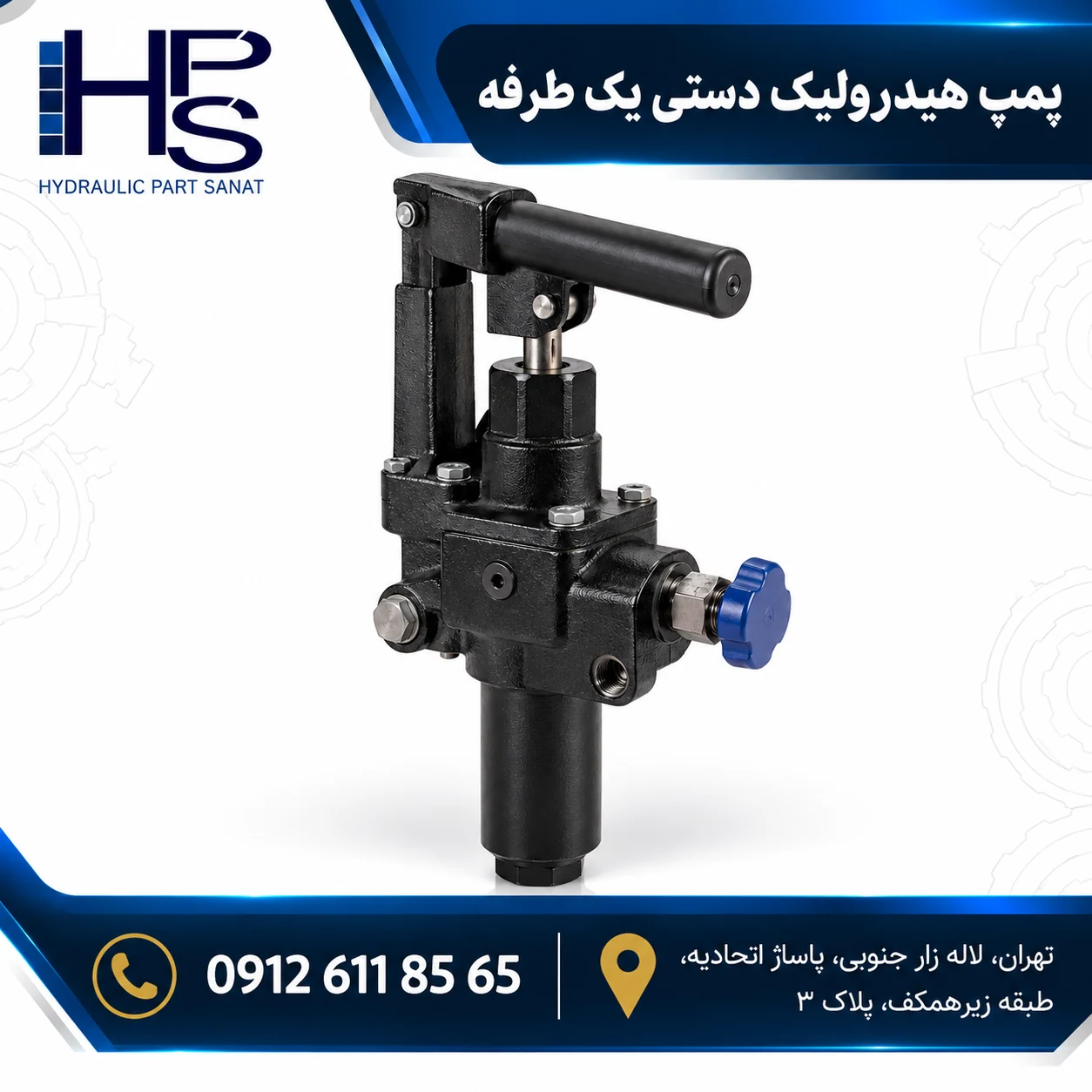

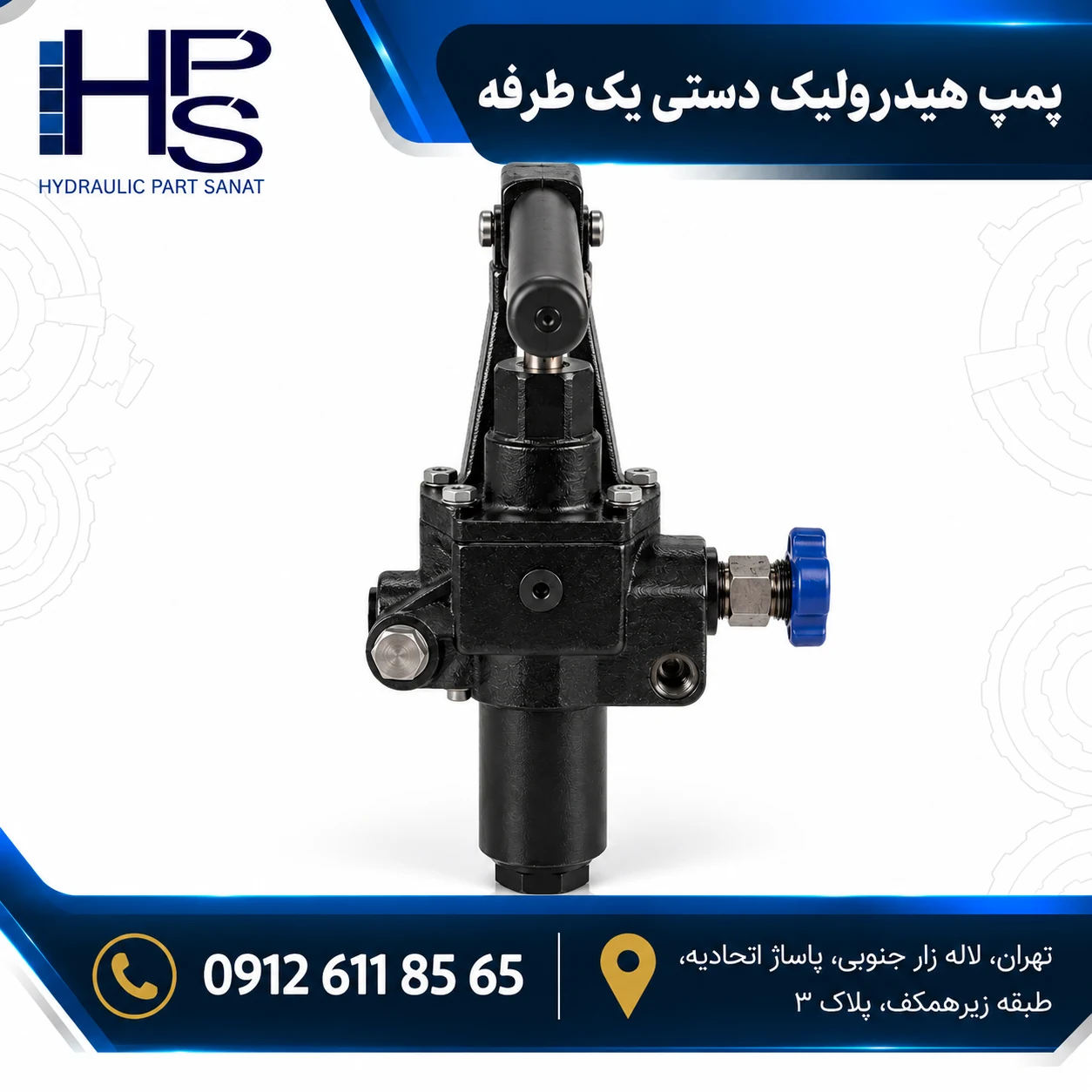

پمپ هیدرولیک دستی یک طرفه
پمپ هیدرولیک دستی یک طرفه یکی از تجهیزات تولید فشار روغن در مدارهای هیدرولیکی است که بدون نیاز به برق و با حرکت دستی اهرم کار می‌کند. این پمپ برای راه‌اندازی جک‌ها، اعمال نیرو در تجهیزات صنعتی و تأمین فشار در مدارهایی با کارکرد محدود یا اضطراری استفاده می‌شود. ساختار مکانیکی نسبتاً ساده، امکان کنترل دستی جریان روغن و قابلیت استفاده در محیط‌های فاقد برق از ویژگی‌های کاربردی آن هستند. برای انتخاب مدل مناسب باید فشار کاری، حجم روغن خروجی، نوع عملکرد، اتصالات و سازگاری با مصرف‌کننده بررسی شوند.
در بسیاری از تجهیزات صنعتی، همیشه نیازی به استفاده از الکتروموتور و یونیت هیدرولیک برقی وجود ندارد. گاهی اپراتور باید یک جک را در موقعیت مشخصی حرکت دهد، قطعه‌ای را تحت فشار قرار دهد یا در زمان قطع برق، یک عملیات ضروری را انجام دهد. در چنین شرایطی، پمپ دستی می‌تواند نیروی مکانیکی واردشده به دسته را به جریان روغن تحت فشار تبدیل کند و امکان انجام عملیات را فراهم کند.
پمپ دستی یک طرفه چگونه کار می‌کند؟
عملکرد این تجهیز بر پایه حرکت رفت‌وبرگشتی پیستون داخل محفظه پمپ است. هنگامی که اپراتور دسته را حرکت می‌دهد، حجم محفظه تغییر می‌کند و روغن از مسیر ورودی مکش یا از مسیر خروجی به مدار هدایت می‌شود.
در یک پمپ دستی تک‌اثر، معمولاً یکی از جهت‌های حرکت دسته باعث مکش روغن و جهت دیگر باعث تخلیه آن می‌شود. شیرهای یکطرفه داخلی نیز جهت جریان را کنترل می‌کنند و از بازگشت ناخواسته روغن به مسیر مکش جلوگیری می‌کنند.
عملکرد پمپ هیدرولیک دستی به طراحی پیستون، قطر آن، طول کورس، وضعیت شیرها و نیروی واردشده به اهرم بستگی دارد. هرچه فشار خروجی مورد نیاز بیشتر باشد، با ثابت ماندن سایر شرایط، نیروی بیشتری برای حرکت دسته لازم می‌شود.
البته در بازار، عبارت یکطرفه گاهی برای پمپ‌هایی به کار می‌رود که برای راه‌اندازی سیلندر یکطرفه طراحی شده‌اند. بنابراین باید مشخص شود که منظور از این عنوان، نوع پمپاژ در کورس دسته است یا نحوه کنترل مدار مصرف‌کننده.
تفاوت پمپ دستی یک طرفه و دوطرفه
در پمپ تک‌اثر، جریان خروجی معمولاً در یکی از جهت‌های حرکت دسته ایجاد می‌شود و حرکت مخالف برای مکش روغن کاربرد دارد. در پمپ دستی دواثر، طراحی داخلی می‌تواند امکان ارسال روغن به خروجی را در هر دو جهت حرکت دسته فراهم کند.
این تفاوت بر تعداد کورس‌های مؤثر و سرعت تأمین روغن تأثیر می‌گذارد؛ اما به‌تنهایی فشار کاری یا کیفیت پمپ را مشخص نمی‌کند. از طرف دیگر، پمپ مناسب سیلندر یکطرفه با مجموعه‌ای که برای کنترل سیلندر دوطرفه طراحی شده است، تفاوت دارد. سیلندر یکطرفه معمولاً با فشار روغن در یک جهت حرکت می‌کند و بازگشت آن به کمک فنر، وزن بار یا نیروی خارجی انجام می‌شود. در سیلندر دوطرفه، روغن باید به‌صورت کنترل‌شده به دو سمت پیستون هدایت شود.
هنگام مقایسه مدل‌ها باید نوع شیر کنترل، تعداد پورت‌ها و مسیر برگشت روغن بررسی شوند. همچنین تک‌سرعته یا دوسرعته بودن پمپ، مشخصه‌ای مستقل از تک‌اثر یا دواثر بودن آن است.
اجزای اصلی پمپ دستی هیدرولیک
ساختار پمپ‌های دستی بسته به مدل متفاوت است، اما بیشتر آن‌ها از مجموعه‌ای از قطعات مکانیکی و هیدرولیکی تشکیل می‌شوند.
بدنه، دسته و پیستون
بدنه، محفظه‌های عبور روغن و محل قرارگیری قطعات داخلی را تشکیل می‌دهد. دسته نیز نیروی دست اپراتور را به مکانیزم پیستون منتقل می‌کند.
طول اهرم، ابعاد پیستون و کیفیت اتصالات مکانیکی بر میزان نیروی لازم و سهولت کار تأثیر می‌گذارند. استحکام محل نصب دسته و بدنه نیز اهمیت دارد؛ زیرا این قسمت‌ها هنگام پمپاژ تحت بار مکانیکی قرار می‌گیرند.
شیرهای داخلی و آب‌بندها
شیرهای یکطرفه مسیر مکش و خروج روغن را کنترل می‌کنند. آب‌بندها نیز برای جلوگیری از نشتی داخلی و خارجی به کار می‌روند.
در برخی مدل‌ها، شیر تخلیه یا آزادسازی فشار وجود دارد که امکان بازگشت کنترل‌شده روغن به مخزن را فراهم می‌کند. وجود شیر اطمینان، نوع تنظیم آن و سایر امکانات کنترلی باید از مشخصات همان مدل بررسی شوند.
مشخصات مهم هنگام انتخاب پمپ
انتخاب پمپ هیدرولیک دستی یک طرفه تنها براساس شکل ظاهری یا ابعاد دسته انجام نمی‌شود. خریدار باید مشخص کند که پمپ قرار است چه مصرف‌کننده‌ای را حرکت دهد، چه فشاری تولید کند و در هر مرحله چه حجمی از روغن مورد نیاز است.
| مشخصه فنی | اهمیت در انتخاب |
|---|---|
| حداکثر فشار کاری | باید با فشار مورد نیاز مدار و محدودیت تجهیزات سازگار باشد. |
| حجم خروجی هر کورس | بر تعداد حرکت‌های دسته برای جابه‌جایی حجم مشخص روغن تأثیر دارد. |
| نوع عملکرد | باید مشخص شود پمپ تک‌اثر است یا برای مدار یکطرفه طراحی شده است. |
| نوع و سایز اتصال | باید با شیلنگ، لوله و اتصالات مدار مطابقت داشته باشد. |
| ظرفیت مخزن | در مدل‌های مخزن‌دار باید حجم روغن مورد نیاز را پوشش دهد. |
| نیروی مورد نیاز دسته | بر سهولت استفاده و توان اپراتور تأثیر می‌گذارد. |
| نوع نصب | باید با محل استقرار و نحوه استفاده سازگار باشد. |
| جنس و نوع آب‌بندی | باید با روغن، دما و شرایط محیطی تناسب داشته باشد. |
فشار کاری و حجم خروجی
فشار کاری مجاز نشان می‌دهد پمپ برای چه محدوده‌ای از فشار طراحی شده است. این مقدار باید با فشار مورد نیاز جک و تحمل سایر قطعات مدار هماهنگ باشد.
حجم خروجی هر کورس نیز اهمیت دارد؛ زیرا مشخص می‌کند برای انتقال مقدار معینی روغن، چند حرکت دسته لازم است. پمپی با حجم خروجی بیشتر ممکن است تعداد کورس‌ها را کاهش دهد، اما در فشار یکسان معمولاً به نیروی بیشتری نیاز دارد.
برای نمونه، هنگام بررسی پمپ دستی ۴۵ سی‌سی یکطرفه باید مشخص شود که عدد ۴۵ سی‌سی در اطلاعات سازنده دقیقاً به چه ویژگی اشاره دارد. بدون دیتاشیت نمی‌توان آن را حجم خروجی هر کورس در نظر گرفت.
مخزن و اتصالات
برخی مدل‌ها مخزن روغن یکپارچه دارند و برخی برای اتصال به مخزن جداگانه طراحی شده‌اند. ظرفیت مخزن باید با حجم روغن مصرفی مدار و تغییرات سطح روغن در زمان حرکت جک سازگار باشد.
هنگام انتخاب پمپ دستی هیدرولیک باید سایز رزوه، نوع پورت خروجی و امکان نصب شیرهای مورد نیاز نیز بررسی شوند. شباهت ظاهری اتصالات به معنی یکسان بودن استاندارد یا تحمل فشار آن‌ها نیست.
کاربرد در جک‌ها و تجهیزات صنعتی
پمپ‌های دستی در تجهیزاتی کاربرد دارند که به جریان محدود، کنترل دستی یا منبع فشار مستقل از برق نیاز دارند. از این تجهیزات می‌توان در عملیات تعمیر و نگهداری، تنظیم موقعیت قطعات، تست‌های هیدرولیکی و راه‌اندازی بعضی عملگرها استفاده کرد.
در مدارهای مجهز به جک هیدرولیک، روغن خروجی پمپ وارد محفظه سیلندر می‌شود و با ایجاد فشار، نیروی لازم برای حرکت پیستون را فراهم می‌کند. مقدار نیروی خروجی جک به فشار روغن و سطح مؤثر پیستون بستگی دارد.
برای استفاده ایمن باید ظرفیت جک، فشار مجاز شیلنگ‌ها، اتصالات و روش کنترل بار نیز بررسی شوند. پمپ دستی به‌تنهایی وسیله ایمن نگه‌داشتن بار معلق محسوب نمی‌شود و در کاربردهای حساس باید از تجهیزات نگهدارنده مناسب استفاده کرد.
کنترل فشار و مسیر برگشت روغن
در مدارهای دستی، نحوه آزادسازی فشار به اندازه ایجاد آن اهمیت دارد. پس از پایان عملیات، روغن باید از مسیر کنترل‌شده به مخزن بازگردد تا عملگر مطابق طراحی حرکت کند.
در بعضی سیستم‌ها، شیر دستی هیدرولیک برای تغییر مسیر جریان یا کنترل حرکت مصرف‌کننده استفاده می‌شود. نوع شیر باید با ساختار مدار، فشار کاری و عملکرد سیلندر هماهنگ باشد.
برای بررسی فشار نیز می‌توان در صورت وجود محل اتصال مناسب از مانومتر هیدرولیک استفاده کرد. البته گیج باید محدوده اندازه‌گیری و تحمل فشار مناسبی داشته باشد و نصب آن نباید باعث ایجاد اتصال ناایمن یا نشتی شود.
مشکلات رایج و نکات نگهداری
یکی از مشکلات رایج پمپ‌های دستی، کاهش فشار خروجی یا ناتوانی در نگه‌داشتن فشار است. این وضعیت ممکن است بر اثر فرسودگی آب‌بندها، نشتی داخلی، خرابی شیرهای یکطرفه یا وجود آلودگی در مسیر روغن ایجاد شود.
هواگرفتگی نیز می‌تواند باعث عملکرد نامنظم یا افزایش تعداد کورس‌های لازم برای حرکت جک شود. در چنین شرایطی باید سطح روغن، وضعیت اتصالات و روش هواگیری توصیه‌شده سازنده بررسی شوند. نشتی اطراف پیستون یا اتصالات، سخت شدن غیرعادی حرکت دسته و تغییر محسوس عملکرد پمپ نیز از نشانه‌هایی هستند که به بررسی نیاز دارند.
برای نگهداری مناسب، بهتر است از روغن سازگار استفاده شود، آلودگی به مخزن وارد نشود و وضعیت آب‌بندها و اتصالات به‌صورت دوره‌ای بررسی شود. پیش از تعمیر نیز باید فشار مدار تخلیه شود و بارهای متصل به عملگر به‌صورت ایمن مهار شوند.
قیمت و خرید پمپ هیدرولیک دستی یک طرفه
قیمت پمپ هیدرولیک دستی یک طرفه به برند، کشور سازنده، فشار کاری، حجم جابه‌جایی، کیفیت بدنه، نوع شیرهای داخلی و امکانات جانبی بستگی دارد. وجود مخزن یکپارچه، شیر کنترل و تجهیزات اندازه‌گیری فشار نیز می‌تواند بر قیمت نهایی تأثیر بگذارد.
هنگام خرید پمپ هیدرولیک دستی یک طرفه باید مشخصات مصرف‌کننده و شرایط کار بررسی شوند. اگر قرار است پمپ جایگزین نمونه قبلی شود، بهتر است کد فنی، ابعاد محل نصب، نوع اتصال و مشخصات عملکردی مدل قبلی با گزینه جدید تطبیق داده شوند.
برای استعلام قیمت پمپ هیدرولیک دستی یک طرفه نیز بهتر است فشار مورد نیاز، حجم روغن مصرفی، نوع جک و شرایط نصب مشخص باشند تا امکان مقایسه مدل‌های سازگار فراهم شود.
سوالات متداول
۱- پمپ هیدرولیک دستی یک طرفه چه تفاوتی با مدل دوطرفه دارد؟
در پمپ دستی تک‌اثر، روغن معمولاً در یک جهت حرکت دسته به خروجی فرستاده می‌شود؛ اما پمپ دواثر می‌تواند در هر دو جهت حرکت دسته جریان خروجی ایجاد کند. البته یکطرفه بودن ممکن است به نوع مدار مصرف‌کننده نیز اشاره داشته باشد.
۲- آیا پمپ دستی یک طرفه بدون برق کار می‌کند؟
بله، نیروی لازم برای پمپاژ از حرکت دستی اهرم تأمین می‌شود و برای عملکرد مکانیکی آن نیازی به الکتروموتور وجود ندارد.
۳- آیا می‌توان پمپ دستی را به هر جک هیدرولیکی متصل کرد؟
خیر، فشار کاری، حجم روغن مورد نیاز، نوع سیلندر، اتصالات و نحوه کنترل مسیر برگشت باید با مشخصات پمپ هماهنگ باشند.
جمع‌بندی و انتخاب پمپ مناسب
پمپ هیدرولیک دستی یک طرفه برای ایجاد فشار روغن در مدارهایی کاربرد دارد که به کنترل دستی، جریان محدود یا عملکرد مستقل از برق نیاز دارند. انتخاب صحیح آن به فشار کاری، حجم خروجی، نوع عملکرد، ظرفیت مخزن و سازگاری اتصالات با مدار بستگی دارد.
در هیدروپارت می‌توانید برای بررسی مدل‌های موجود، تطبیق مشخصات فنی و استعلام قیمت اقدام کنید. برای دریافت مشاوره تخصصی و انتخاب پمپ متناسب با کاربرد مورد نظر، با شماره‌های ۰۹۱۲۶۱۱۸۵۶۵ و ۰۲۱۳۳۵۳۰۳۴۲ تماس بگیرید.
