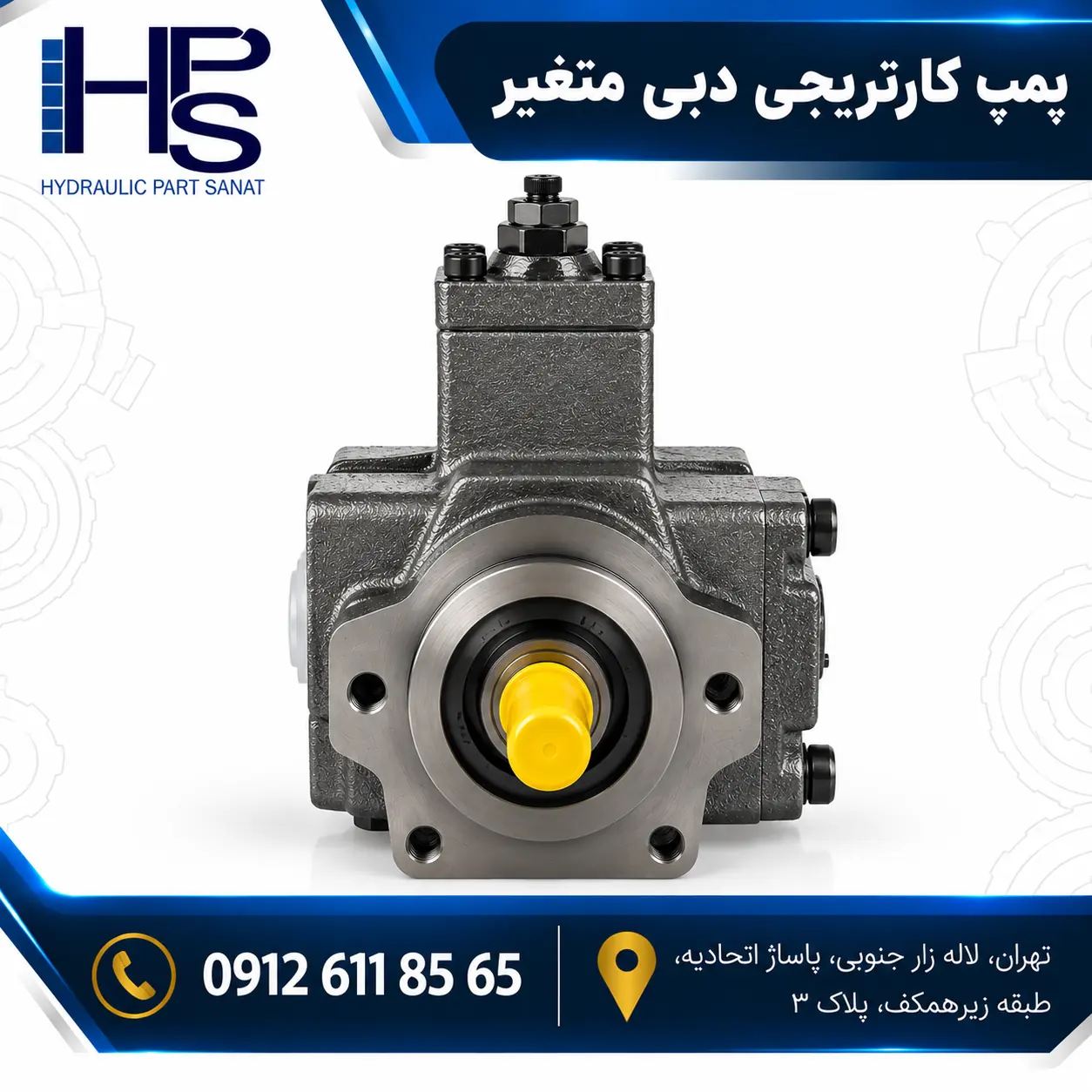

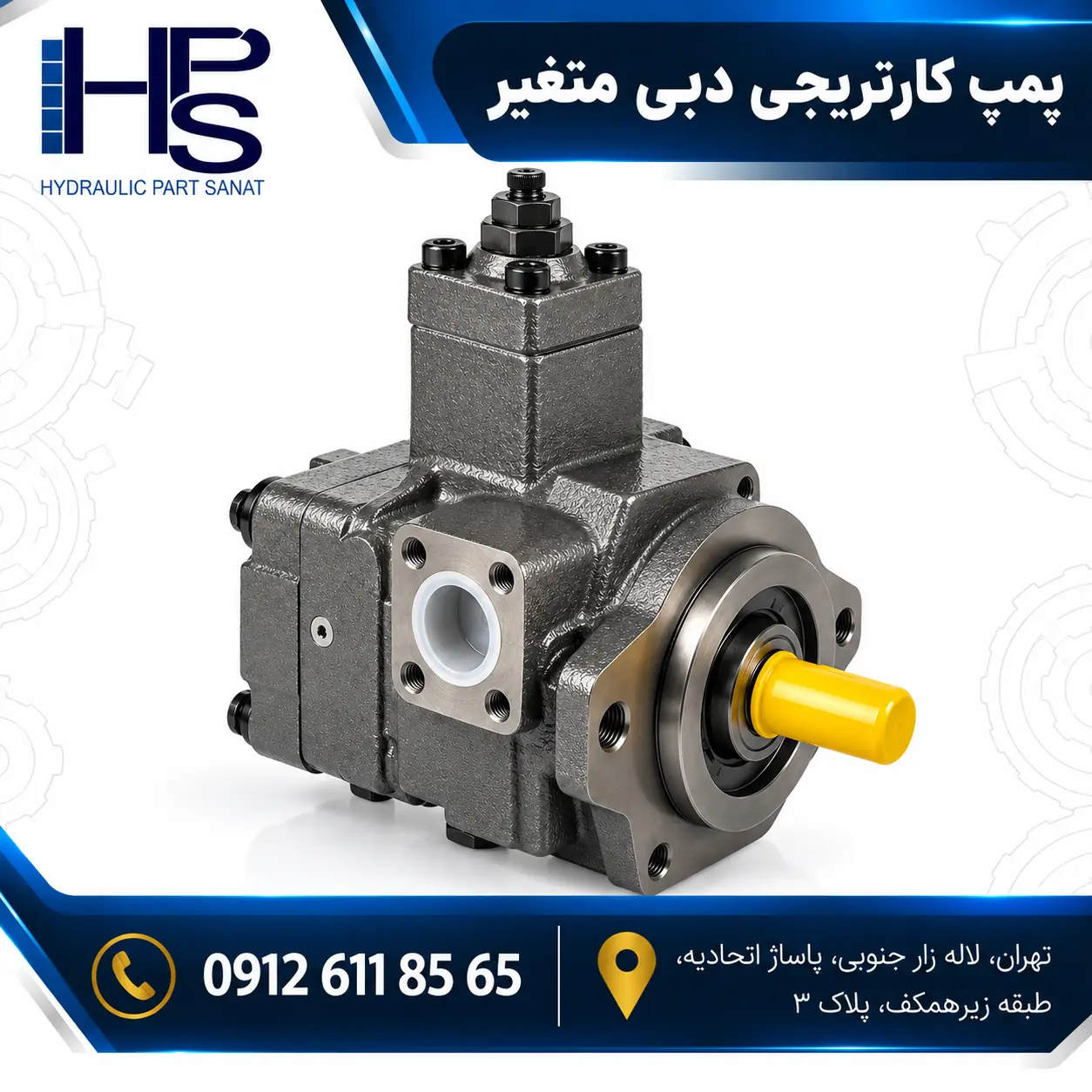

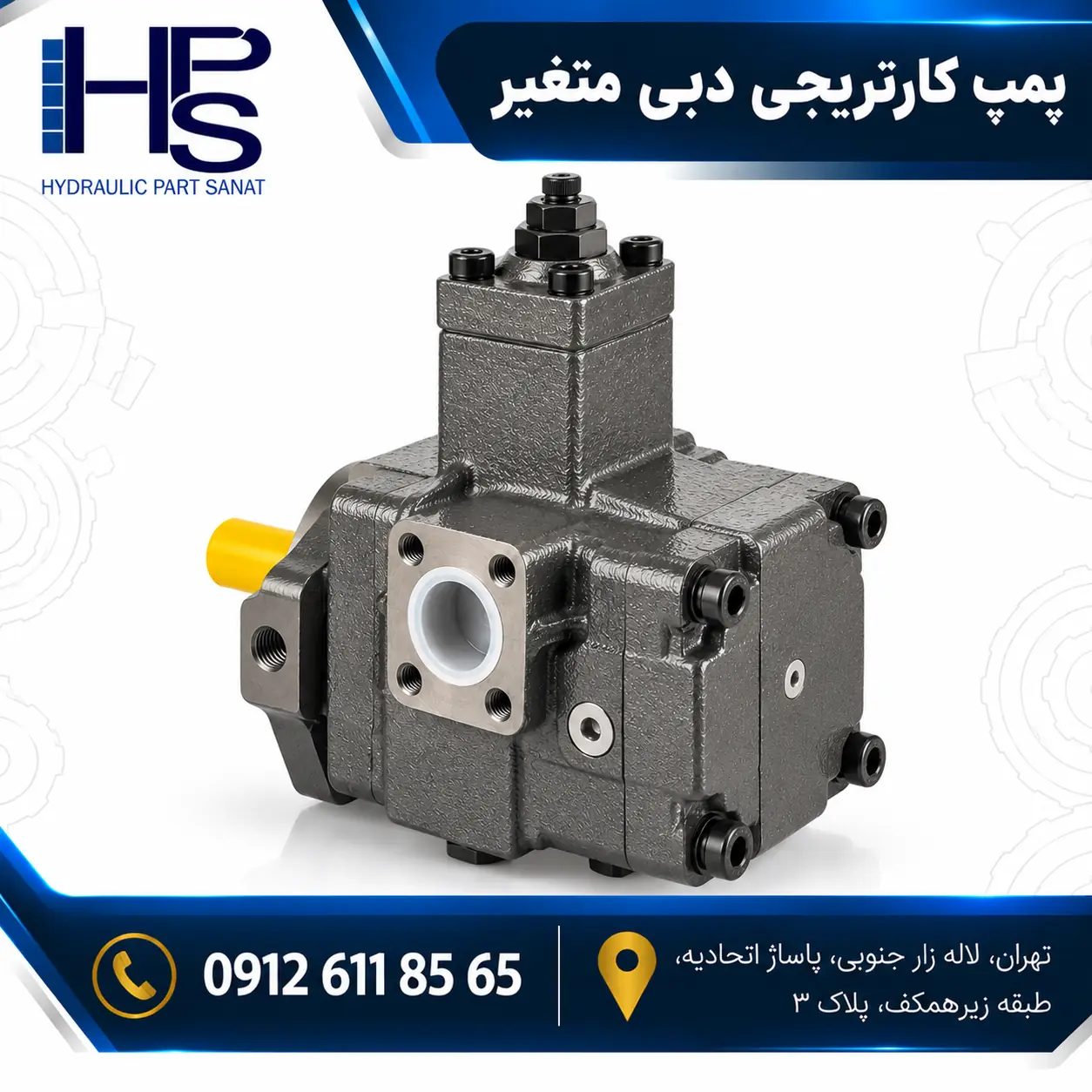

پمپ کارتریجی دبی متغیر

پمپ کارتریجی دبی متغیر یکی از انواع پمپ‌های پره‌ای هیدرولیک است که با تغییر حجم جابه‌جایی، مقدار روغن خروجی را متناسب با شرایط مدار تنظیم می‌کند. این قابلیت در سیستم‌هایی اهمیت دارد که مصرف‌کننده‌ها همیشه به حداکثر جریان روغن نیاز ندارند. پمپ کارتریجی دبی متغیر در ماشین‌آلات صنعتی، یونیت‌های هیدرولیک و تجهیزات دارای سیکل کاری متغیر کاربرد دارد. مدل‌های سری VPKC نیز با ظرفیت‌های مختلف عرضه می‌شوند و امکان انتخاب پمپ متناسب با نیاز مدار را فراهم می‌کنند.

دبی روغن چگونه تنظیم می‌شود؟

در ساختار Variable Displacement Vane Pump، روتور و پره‌ها داخل یک رینگ قرار می‌گیرند و با چرخش محور، روغن را از ورودی به خروجی منتقل می‌کنند. تغییر فاصله مرکز رینگ از مرکز روتور باعث تغییر حجم محفظه‌های پمپاژ می‌شود و مقدار روغن خروجی را تنظیم می‌کند.

در پمپ کارتریجی دبی متغیر مجهز به جبران‌کننده فشار، با رسیدن فشار مدار به مقدار تنظیم‌شده، مکانیزم کنترل می‌تواند حجم جابه‌جایی را کاهش دهد. این عملکرد در شرایط مناسب، اتلاف انرژی و تولید گرمای اضافی را کاهش می‌دهد.

تفاوت دبی ثابت و متغیر در عمل

پمپ‌های دبی ثابت در هر دور محور، حجم جابه‌جایی هندسی مشخصی دارند و تغییر دبی آن‌ها معمولاً به تغییر سرعت چرخش وابسته است. در مقابل، پمپ کارتریجی دبی متغیر می‌تواند حتی با سرعت تقریباً ثابت موتور، حجم جابه‌جایی خود را تغییر دهد.

این ویژگی در مدارهایی که مصرف روغن در مراحل مختلف کار تغییر می‌کند، اهمیت بیشتری دارد. البته انتخاب میان این دو نوع پمپ هیدرولیک باید براساس فشار، دبی مورد نیاز، سیکل کاری و هزینه نگهداری انجام شود.

مدل‌های VPKC چه مشخصاتی دارند؟

براساس جدول کاتالوگ ارسالی، خانواده VPKC در هشت ظرفیت اسمی معرفی شده است و برای تمام مدل‌های درج‌شده، بازه فشار ۵۰ تا ۷۰ بار اعلام شده است.

مقادیر جدول مستقیماً از تصویر کاتالوگ استخراج شده‌اند و شرایط آزمون دبی یا نوع فشار اعلام‌شده در تصویر مشخص نشده است. بنابراین برای تعیین دبی واقعی در دور کاری دستگاه و فشار مجاز نهایی باید دیتاشیت کامل مدل بررسی شود.

هنگام انتخاب پمپ کارتریجی دبی متغیر، تنها ظرفیت درج‌شده روی کاتالوگ کافی نیست و مشخصات موتور، اتصالات و فشار مورد نیاز مدار نیز باید بررسی شوند.

مزیت کنترل جریان در مدار

مهم‌ترین ویژگی این خانواده، امکان کاهش حجم جابه‌جایی هنگام کاهش نیاز مدار به جریان روغن است. این قابلیت می‌تواند در طراحی مناسب، مصرف توان و افزایش دمای روغن را محدود کند.

پمپ کارتریجی دبی متغیر همچنین به تنظیم صحیح مکانیزم کنترل فشار وابسته است و استفاده از روغن آلوده یا نامناسب می‌تواند عملکرد قطعات داخلی را مختل کند. در مقایسه با برخی مدل‌های پمپ کارتریجی دنیسون با حجم جابه‌جایی ثابت، تفاوت اصلی در امکان تغییر حجم پمپاژ حین کار قرار دارد.

کاربرد در تجهیزات صنعتی

این پمپ‌ها در یونیت‌های هیدرولیک، دستگاه‌های پرس، ماشین‌ابزار و تجهیزاتی استفاده می‌شوند که تقاضای جریان آن‌ها در طول سیکل کاری تغییر می‌کند. برای مثال، در مداری که عملگر پس از حرکت به موقعیت مورد نظر می‌رسد و جریان کمی مصرف می‌کند، مکانیزم جبران فشار می‌تواند خروجی پمپ را کاهش دهد.

پمپ کارتریجی دبی متغیر برای چنین مدارهایی زمانی انتخاب مناسبی است که فشار کاری و ظرفیت خروجی آن با نیاز دستگاه هماهنگ باشند.

نصب و نگهداری بدون دردسر

پیش از نصب، باید جهت چرخش محور، نوع کوپلینگ، سایز پورت‌ها و شرایط مکش بررسی شوند. مسیر ورودی باید از ورود هوا جلوگیری کند و روغن مصرفی نیز باید با توصیه سازنده سازگار باشد.

هنگام راه‌اندازی اولیه، هواگیری و بررسی نشتی اهمیت دارد و تنظیم فشار باید مطابق دستورالعمل همان مدل انجام شود. کارکرد طولانی با مکش نامناسب می‌تواند باعث ایجاد صدا، کاویتاسیون و آسیب داخلی شود. برای حفظ عملکرد پمپ کارتریجی دبی متغیر باید وضعیت فیلترها، کیفیت روغن، دمای مدار و تنظیمات کنترل فشار به‌صورت دوره‌ای بررسی شوند.

قیمت و خرید براساس نیاز مدار

قیمت پمپ کارتریجی دبی متغیر به مدل، ظرفیت اسمی، برند سازنده، نوع کنترل و شرایط تأمین بستگی دارد. اختلاف ظرفیت مدل‌های VPKC نیز می‌تواند بر انتخاب و هزینه نهایی تأثیر بگذارد.

برای خرید پمپ کارتریجی دبی متغیر بهتر است کد فنی، فشار مورد نیاز، دبی پمپاژ، سرعت موتور و نوع اتصالات دستگاه مشخص شوند. تطبیق این اطلاعات با مشخصات محصول، احتمال انتخاب پمپ ناسازگار را کاهش می‌دهد.

سوالات پرتکرار کاربران

۱- آیا پمپ دبی متغیر همیشه مصرف برق کمتری دارد؟

خیر، میزان صرفه‌جویی به طراحی مدار، نوع کنترل و شرایط کاری بستگی دارد و در مدارهای دارای تقاضای متغیر می‌تواند بیشتر باشد.

۲- تفاوت مدل‌های VPKC-F8 و VPKC-F40 چیست؟

طبق جدول کاتالوگ، ظرفیت دبی درج‌شده برای مدل F8 برابر ۸ لیتر در دقیقه و برای مدل F40 برابر ۴۰ لیتر در دقیقه است، اما شرایط اندازه‌گیری باید از دیتاشیت کامل بررسی شود.

۳- آیا فشار پمپ دبی متغیر قابل تنظیم است؟

در مدل‌های مجهز به جبران‌کننده فشار، امکان تنظیم نقطه عملکرد کنترل فشار وجود دارد، اما محدوده مجاز تنظیم باید مطابق مشخصات سازنده رعایت شود.

انتخاب مطمئن برای مدار هیدرولیک

پمپ کارتریجی دبی متغیر با قابلیت تنظیم حجم جابه‌جایی، امکان تأمین جریان متناسب با شرایط مدار را فراهم می‌کند. برای انتخاب میان مدل‌های VPKC باید ظرفیت خروجی، فشار کاری و مشخصات نصب بررسی شوند.

برای دریافت مشاوره فنی، بررسی مدل‌های قابل تأمین و استعلام قیمت از هیدروپارت می‌توانید با شماره‌های 0912-6118565 و ۰۲۱-۳۳۵۳۰۳۴۲ تماس بگیرید.
