هواگیری سیستم هیدرولیک؛ آموزش مرحله به مرحله
وجود هوا در مدار می‌تواند باعث صدای غیرعادی پمپ، حرکت پرشی جک، افت یا نوسان فشار، کف کردن روغن و عملکرد ناپایدار سیستم شود. با این حال، فقط خارج کردن هوای موجود کافی نیست؛ اگر علت ورود هوا از مسیر مکش، اتصالات، سطح پایین روغن یا برگشت نامناسب پیدا نشود، مشکل دوباره برمی‌گردد. در هواگیری سیستم هیدرولیک باید اول منبع ورود هوا بررسی شود، سپس پمپ و عملگرها در شرایط ایمن و کم‌فشار راه‌اندازی شوند تا هوای محبوس به‌تدریج خارج شود. در پایان نیز سطح روغن، صدا، حرکت عملگرها و پایداری فشار دوباره کنترل می‌شوند. برای هواگیری سیستم هیدرولیک ابتدا سطح روغن، مسیر مکش، فیلتر و اتصالات را بررسی کنید تا منبع ورود هوا مشخص شود. سپس پمپ در شرایط ایمن و کم‌فشار راه‌اندازی می‌شود و هوای محبوس از پمپ، جک‌ها و مسیرهای مدار به‌تدریج خارج می‌شود. در پایان باید سطح روغن، صدا، حرکت عملگرها و فشار دوباره کنترل شوند.
علائم وجود هوا در پمپ و مدار هیدرولیک
وجود هوا معمولاً با چند علامت هم‌زمان خودش را نشان می‌دهد. در یک سیستم هیدرولیک ممکن است ابتدا صدا یا لرزش دیده شود و بعد از آن افت فشار یا حرکت نامنظم عملگر ظاهر شود.
| علامت | علت احتمالی | اولین بررسی |
|---|---|---|
| زوزه یا صدای غیرعادی | ورود هوا یا محدودیت مکش | سطح روغن و خط مکش |
| کف کردن روغن | هوادهی | مخزن و اتصالات مکش |
| نوسان فشار | وجود هوا یا افت جریان | فشار و مسیر مکش |
| حرکت پرشی جک | هوای محبوس در مدار | جک و مسیر برگشت |
| افزایش دما | افت راندمان یا هوادهی | روغن و عملکرد پمپ |
صدای زوزه، تق‌تق یا عملکرد غیرعادی پمپ
یکی از اولین علائم هوا گرفتن پمپ، ایجاد صدایی است که در شرایط عادی وجود نداشته است. زوزه، وزوز یا صدای ناپایدار می‌تواند زمانی ایجاد شود که روغن به‌صورت یکنواخت وارد پمپ نمی‌شود. البته هر صدایی به معنی وجود هوا نیست. اگر صدا همراه با لرزش، کف روغن یا نوسان عملکرد باشد، احتمال ورود هوا بیشتر می‌شود.
کف کردن یا حباب‌دار شدن روغن
کف کردن روغن یکی از مهم‌ترین نشانه‌های هوادهی است. وقتی هوا با روغن مخلوط می‌شود، ظاهر روغن ممکن است کدر، شیری یا پر از حباب شود. اگر کف برای مدت قابل توجهی باقی بماند، باید مسیر مکش و برگشت روغن بررسی شود.
افت یا نوسان فشار و دبی
هوا قابلیت فشرده شدن بیشتری نسبت به روغن دارد. وجود آن باعث می‌شود انتقال نیرو یکنواخت نباشد و فشار یا دبی نوسان داشته باشند. در چنین شرایطی ممکن است گیج فشار عدد ثابت نشان ندهد یا سرعت حرکت عملگر تغییر کند.
حرکت پرشی و نامنظم جک
اگر جک به‌جای حرکت نرم، به‌صورت ضربه‌ای یا پرشی حرکت کند، احتمال وجود هوا در مدار مطرح می‌شود. هوای محبوس داخل سیلندر یا خطوط می‌تواند باعث شود فشار به‌طور یکنواخت منتقل نشود.
افزایش دمای روغن و ناپایداری عملکرد
وجود هوا می‌تواند راندمان سیستم را کاهش دهد و باعث تولید گرمای بیشتر شود. اگر همراه با صدا و نوسان، دمای روغن نیز بالا می‌رود، باید وضعیت مدار سریع‌تر بررسی شود.

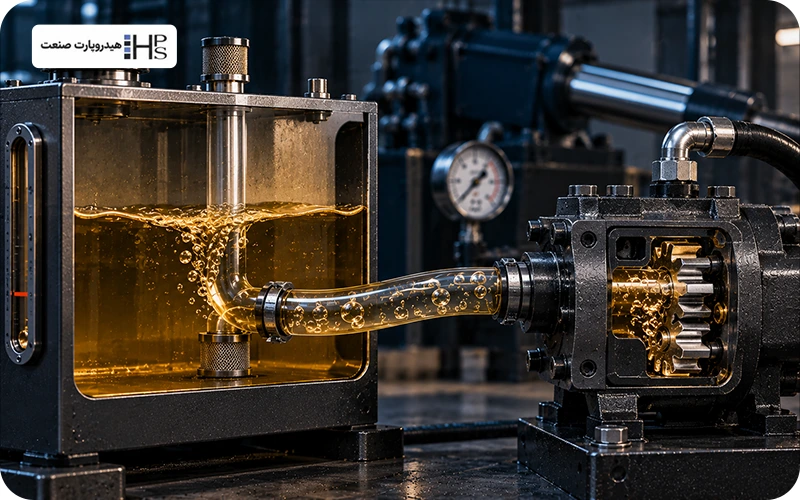

چرا هوا وارد پمپ و سیستم هیدرولیک می‌شود؟
هوادهی معمولاً یک علت مشخص دارد. اگر فقط هواگیری انجام شود و آن علت باقی بماند، مشکل دوباره ظاهر می‌شود.
- پایین بودن سطح روغن مخزن: اگر سطح روغن پایین باشد، ممکن است ورودی پمپ هوا را همراه روغن مکش کند. این اتفاق به‌خصوص هنگام تغییر سطح روغن در زمان حرکت جک‌ها بیشتر دیده می‌شود.
- نشتی در خط مکش و اتصالات: اتصال شل، اورینگ آسیب‌دیده یا ترک کوچک در شیلنگ می‌تواند هوا را وارد مدار کند، حتی اگر روغن از همان نقطه به بیرون نشت نکند.
- گرفتگی فیلتر یا محدودیت مسیر مکش: فیلتر مکش گرفته یا مسیر باریک می‌تواند دریافت روغن توسط پمپ را محدود کند. در این وضعیت فشار سمت ورودی کاهش پیدا می‌کند و احتمال ایجاد مشکلات جریان بیشتر می‌شود.
- تعمیر یا تعویض قطعات بدون هواگیری کامل: بعد از باز کردن پمپ یا تعویض شیلنگ، شیر یا جک، مقداری هوا وارد مدار می‌شود. اگر هواگیری مناسب انجام نشود، این هوا می‌تواند در نقاط مختلف مدار باقی بماند.
- برگشت نامناسب روغن و ایجاد کف: ورود روغن از ارتفاع یا با تلاطم زیاد به مخزن می‌تواند باعث افزایش اختلاط هوا با روغن شود؛ به همین دلیل نحوه ورود خط برگشت به مخزن اهمیت دارد.
- انتخاب یا وضعیت نامناسب روغن: ویسکوزیته نامناسب، آلودگی یا افت کیفیت روغن هیدرولیک می‌تواند جدا شدن هوا از سیال را دشوارتر کند. روغن باید با توصیه سازنده سیستم و شرایط دمایی هماهنگ باشد.
هوا گرفتن پمپ با کاویتاسیون چه تفاوتی دارد؟
هوادهی و کاویتاسیون یک پدیده نیستند، هرچند ممکن است هر دو باعث صدا، لرزش و افت عملکرد شوند.
| ویژگی | هوادهی | کاویتاسیون |
|---|---|---|
| منبع حباب | ورود هوا از بیرون | تشکیل بخار به دلیل افت فشار |
| محل رایج | خط مکش و اتصالات | ورودی پمپ |
| نشانه متداول | کف روغن و حرکت ناپایدار | صدای زوزه یا خش‌خش |
| اقدام اولیه | پیدا کردن نشتی هوا | رفع محدودیت مکش |
در هوادهی، هوا از بیرون وارد روغن می‌شود. اما در کاویتاسیون، به دلیل افت فشار در سمت مکش، بخار در روغن شکل می‌گیرد. تشخیص این تفاوت مهم است، چون روش رفع آن‌ها یکسان نیست.
قبل از هواگیری پمپ هیدرولیک این موارد را بررسی کنید
قبل از شروع هواگیری باید علت اصلی ورود هوا تا حد ممکن مشخص شود. در غیر این صورت، تمام مراحل ممکن است فقط یک نتیجه موقت ایجاد کنند.
سطح و نوع روغن
سطح روغن باید در محدوده مناسب باشد و روغن استفاده‌شده با مشخصات سیستم تطابق داشته باشد. اگر روغن آلوده، بسیار کف‌آلود یا از نظر ویسکوزیته نامناسب باشد، ابتدا این مشکل باید برطرف شود.
خط مکش، بست‌ها و اتصالات
اتصالات مکش باید از نظر شل بودن، ترک، آسیب آب‌بندی یا ورود هوا بررسی شوند. این بخش را باید حتی زمانی بررسی کرد که هیچ نشتی روغن بیرونی دیده نمی‌شود.
وضعیت فیلتر مکش
فیلتر مسدود می‌تواند جریان روغن را محدود کند. اگر زمان زیادی از سرویس آن گذشته یا نشانه گرفتگی دارد، قبل از هواگیری باید وضعیتش مشخص شود.
فشار سیستم و برداشتن بار از عملگرها
هواگیری بهتر است در شرایط کنترل‌شده انجام شود و عملگرها در شروع زیر بار سنگین نباشند. جزئیات دقیق راه‌اندازی باید مطابق دستور سازنده پمپ و دستگاه انجام شود، چون طراحی مدارها با هم متفاوت است.

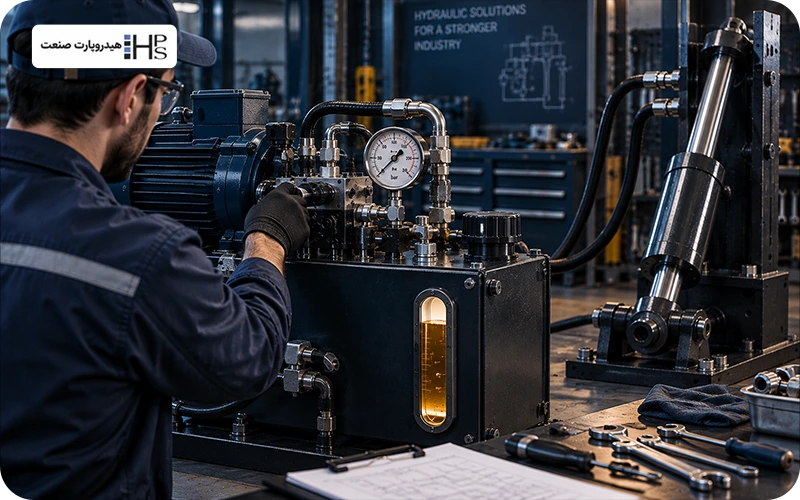

مراحل هواگیری پمپ هیدرولیک صنعتی
هواگیری باید به‌ترتیب انجام شود: آماده‌سازی ← پمپ ← راه‌اندازی اولیه ← عملگرها ← مسیرهای مدار ← تست نهایی
در ادامه هر یک از مراحل زیر را برای شما توضیح می‌دهیم.
مرحله ۱؛ آماده‌سازی سیستم و مخزن
ابتدا سطح روغن را کنترل کنید و مطمئن شوید روغن مناسب و تمیز در مخزن وجود دارد. تمام اتصالات، فیلتر مکش و خط ورودی پمپ بررسی شوند.
نشانه موفقیت: سطح روغن مناسب است و نشتی یا محدودیت واضح در مسیر مکش دیده نمی‌شود.
مرحله ۲؛ پرایم کردن و هواگیری پمپ
پمپ باید قبل از کارکرد خشک، طبق دستور سازنده آماده شود تا روغن به ورودی و بخش‌های داخلی آن برسد. در برخی طراحی‌ها روش پرایم یا نقطه هواگیری متفاوت است؛ بنابراین نباید یک روش ثابت را برای همه پمپ‌ها اجرا کرد.
نشانه موفقیت: پمپ بدون صدای غیرعادی شدید شروع به کار می‌کند و جریان اولیه پایدارتر می‌شود.
مرحله ۳؛ راه‌اندازی اولیه با شرایط کم‌فشار
در شروع، سیستم باید بدون بار سنگین و در شرایط کنترل‌شده راه‌اندازی شود. هدف این است که روغن در مدار گردش کند و هوا فرصت خروج پیدا کند، بدون اینکه پمپ و عملگرها تحت بار زیاد قرار بگیرند.
نشانه موفقیت: صدا و لرزش کاهش پیدا می‌کند و فشار رفتار پایدارتر نشان می‌دهد.
مرحله ۴؛ هواگیری جک‌ها و عملگرها
جک‌ها باید با حرکت‌های کنترل‌شده در محدوده کاری حرکت کنند تا هوای محبوس در دو سمت سیلندر به مسیر برگشت هدایت شود. حرکت ناگهانی یا فشار زیاد در این مرحله مناسب نیست.
نشانه موفقیت: حرکت جک از حالت پرشی به حرکت نرم و یکنواخت تبدیل می‌شود.
مرحله ۵؛ درگیر کردن تدریجی شیرها و مسیرهای مدار
اگر مدار چند شیر یا چند عملگر دارد، بهتر است مسیرها به‌تدریج وارد مدار شوند. این کار کمک می‌کند هوای بخش‌های مختلف جداگانه خارج شود.
نشانه موفقیت: همه عملگرها واکنش یکنواخت دارند و نوسان فشار کاهش پیدا می‌کند.
مرحله ۶؛ تنظیم مجدد سطح روغن و تست نهایی
بعد از خروج هوا، سطح روغن ممکن است تغییر کند. بنابراین باید دوباره کنترل و در صورت نیاز اصلاح شود. در پایان، صدا، دما، فشار، دبی و نشتی بررسی می‌شوند.
نشانه موفقیت: عملکرد پایدار است، حباب قابل توجه دیده نمی‌شود و سیستم بدون صدای غیرعادی کار می‌کند.
نشانه‌های هواگیری کامل سیستم هیدرولیک
هواگیری زمانی موفق است که چند علامت به‌صورت هم‌زمان بهتر شوند، نه اینکه فقط صدا کمتر شود.
کاهش صدای غیرعادی
پمپ باید به صدای طبیعی کار خود برگردد. باقی ماندن زوزه شدید می‌تواند نشان دهد هنوز مشکل در مکش یا خود پمپ وجود دارد.
حذف حباب و کف پایدار روغن
مقدار کف باید کاهش پیدا کند و روغن در مخزن به حالت پایدار نزدیک شود.
یکنواخت شدن حرکت عملگرها
حرکت جک و سایر عملگرها باید نرم‌تر و بدون پرش باشد.
پایدار شدن فشار و دبی
فشار و جریان باید نوسان کمتری داشته باشند و رفتار سیستم قابل پیش‌بینی شود.
چرا بعد از هواگیری دوباره پمپ هوا می‌گیرد؟
اگر هوا بعد از مدت کوتاهی برمی‌گردد، مشکل اصلی هنوز برطرف نشده است.
نشتی پنهان در مسیر مکش
یک اتصال شل یا آب‌بندی معیوب می‌تواند به‌طور مداوم هوا وارد سیستم کند.
فیلتر نامناسب یا نیمه‌گرفته
فیلتر محدودشده باعث افزایش مکش و ایجاد شرایط نامطلوب در ورودی پمپ می‌شود.
مشکل در مسیر برگشت روغن
ورود متلاطم روغن به مخزن یا جانمایی نامناسب خط برگشت می‌تواند دوباره هوا را وارد روغن کند.
روغن نامناسب یا آلودگی سیال
روغن فرسوده یا نامتناسب ممکن است هوا را دیرتر آزاد کند و کف بیشتری ایجاد شود.
ایراد طراحی یا جانمایی اجزای مدار
در بعضی سیستم‌ها، مسیر مکش، محل خط برگشت یا جانمایی مخزن از ابتدا مناسب نیست.
در چنین شرایطی هواگیری به‌تنهایی راه‌حل دائمی نیست و طراحی مدار باید بررسی شود.
اشتباهات رایج هنگام هواگیری پمپ هیدرولیک
در ادامه لیستی از اشتباهات رایج در زمان هواگیری پمپ هیدرولیک را قرار داده‌ایم.
۱. شروع کار با فشار یا بار بالا
این کار می‌تواند فشار اضافی به پمپ و عملگرها وارد کند، در حالی که هنوز هوا در مدار وجود دارد.
۲. بی‌توجهی به علت اصلی ورود هوا
اگر منبع ورود هوا پیدا نشود، مشکل خیلی زود برمی‌گردد.
۳. هواگیری عجولانه و کنترل نکردن سطح روغن
با خروج هوا، سطح روغن ممکن است تغییر کند و باید دوباره بررسی شود.
۴. تعویض پمپ قبل از بررسی مسیر مکش
بسیاری از علائم شبیه خرابی پمپ هستند اما از خط مکش، فیلتر یا اتصالات ناشی می‌شوند.
۵. یکی دانستن هر صدای پمپ با وجود هوا
صدای پمپ می‌تواند علت‌های دیگری مانند کاویتاسیون یا خرابی مکانیکی هم داشته باشد.
هواگیری در یونیت‌های چندجکه و چندپمپی چه تفاوتی دارد؟
در یونیت ساده، مسیر هواگیری معمولاً کوتاه‌تر و قابل کنترل‌تر است. اما در سیستم چندجکه، هوا می‌تواند در چند شاخه مختلف مدار باقی بماند. در یونیت‌های چندپمپی نیز باید مشخص شود هر پمپ کدام بخش مدار را تغذیه می‌کند. بهتر است هواگیری به‌صورت مرحله‌ای و بر اساس نقشه مدار انجام شود. در چنین سیستم‌هایی هماهنگی ترتیب راه‌اندازی اهمیت بیشتری دارد و بهتر است هر مسیر جداگانه بررسی شود.
چه زمانی هواگیری کافی نیست و باید سیستم عیب‌یابی شود؟
اگر بعد از هواگیری هنوز زوزه شدید، افت فشار، حرکت نامنظم یا داغ شدن وجود دارد، باید عیب‌یابی گسترده‌تر انجام شود.
موارد زیر می‌توانند نشان دهند مشکل فقط هوا نیست:
- افت دائمی فشار
- دبی کمتر از حد انتظار
- صدای سایشی یا مکانیکی
- افزایش سریع دما
- برگشت مداوم هوا
- آسیب فیلتر یا آلودگی شدید
- نشتی داخلی جک یا شیر
در این مرحله ممکن است نیاز به بررسی پمپ، شیرها، جک و سایر اجزا وجود داشته باشد. هنگام تعویض قطعات مرتبط نیز باید مشخصات فشار، دبی، سایز اتصال و شرایط کاری با مدار اصلی تطبیق داده شوند.
چک‌لیست قبل و بعد از هواگیری
قبل از هواگیری
- سطح روغن را بررسی کنید.
- وضعیت فیلتر مکش را کنترل کنید.
- خط مکش و اتصالات را بررسی کنید.
- نشتی و ترک شیلنگ‌ها را چک کنید.
- نوع روغن را با مشخصات دستگاه تطبیق دهید.
- بار اضافی را از عملگرها حذف کنید.
بعد از هواگیری
- سطح روغن را دوباره تنظیم کنید.
- وجود کف یا حباب را بررسی کنید.
- صدای پمپ را کنترل کنید.
- حرکت جک‌ها را تست کنید.
- فشار و دبی را بررسی کنید.
- نشتی احتمالی را دوباره چک کنید.
برای انتخاب صحیح فیلتر، شیلنگ، آب‌بندی یا سایر اجزای مدار، استفاده از راهنمای خرید قطعات هیدرولیک می‌تواند احتمال انتخاب قطعه نامتناسب با شرایط کاری را کاهش دهد.
جمع‌بندی؛ هواگیری درست با پیدا کردن مسیر ورود هوا کامل می‌شود
هواگیری سیستم هیدرولیک فقط خارج کردن حباب‌های موجود از مدار نیست. اگر نشتی خط مکش، سطح پایین روغن، فیلتر گرفته یا مسیر برگشت نامناسب برطرف نشود، هوا دوباره وارد سیستم خواهد شد. بهترین روش این است که ابتدا منبع ورود هوا شناسایی شود، سپس پمپ در شرایط ایمن و کم‌فشار راه‌اندازی شود، عملگرها به‌تدریج درگیر شوند و در پایان سطح روغن، صدا، فشار، دبی و حرکت جک‌ها دوباره بررسی شوند. رسیدگی منظم به روغن، فیلتر، اتصالات و وضعیت مسیر مکش بخشی از نگهداری صحیح سیستم است و می‌تواند احتمال تکرار هوادهی را کاهش دهد. برای شناخت بهتر روش‌های عیب‌یابی، سرویس و عملکرد مدارها نیز مطالعه مطالب آموزشی هیدرولیک می‌تواند در تصمیم‌گیری دقیق‌تر کمک‌کننده باشد.
سوالات متداول درباره هواگیری سیستم هیدرولیک
۱. علائم هوا گرفتن پمپ هیدرولیک چیست؟
زوزه، کف کردن روغن، حرکت پرشی جک، نوسان فشار و لرزش از علائم رایج هستند.
۲. علت اصلی ورود هوا به پمپ هیدرولیک چیست؟
سطح پایین روغن، نشتی در خط مکش، اتصال شل و محدودیت مسیر از علت‌های رایج هستند.
۳. هواگیری پمپ هیدرولیک صنعتی چگونه انجام می‌شود؟
ابتدا علت ورود هوا بررسی می‌شود، سپس پمپ و مدار در شرایط کم‌فشار راه‌اندازی و عملگرها به‌تدریج فعال می‌شوند تا هوا خارج شود.
۴. تفاوت هوا گرفتن پمپ با کاویتاسیون چیست؟
در هوادهی، هوا از بیرون وارد روغن می‌شود؛ در کاویتاسیون حباب بخار به دلیل افت فشار تشکیل می‌شود.
۵. چرا بعد از هواگیری روغن دوباره کف می‌کند؟
معمولاً هنوز نشتی در مسیر مکش، مشکل خط برگشت یا محدودیت فیلتر وجود دارد.
۶. آیا وجود هوا باعث افت فشار سیستم می‌شود؟
بله، هوا می‌تواند انتقال نیرو را ناپایدار کند و باعث نوسان یا افت عملکرد شود.
۷. چه زمانی هواگیری کافی نیست؟
اگر بعد از هواگیری صدا، افت فشار، دمای بالا یا حرکت نامنظم باقی بماند، سیستم باید عیب‌یابی تخصصی شود.
